Diese Schaltung ist dazu da, um eine nicht elektrische Größe (z. B.
Temperatur) auszulesen und in eine elektrische
Größe umwandeln. Dazu benötigt
man Net- Server, ProfiLab, HW VSP3 - Virtual Serial Port und ein
AVR- NET- IO
Board und einen Temperaturfühler.
Kommunikationsschema:

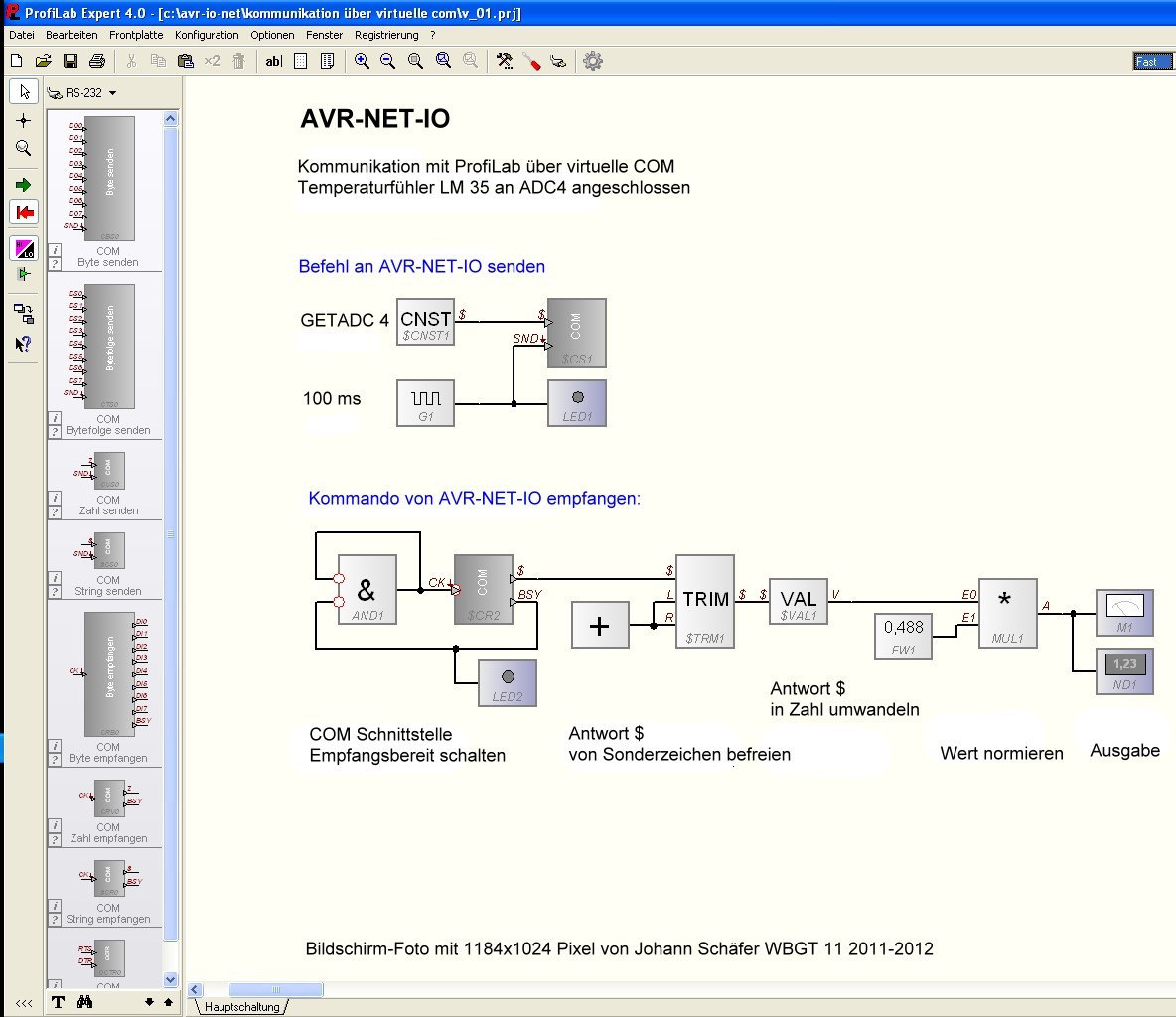

Zu nächst baut man folgende Schaltung mit ProfiLab nach:
Einstellungen:
IP Adresse: 192.168.2.90
Port: 50290
Als Schnittstelle aus ProfiLab werden die
COM Funktionen COM – String senden
und COM – String empfangen verwendet.
Um die COM Schnittstellen mit der
Ethernet-Schnittstelle eines PC zu verbinden kommt
die Software HW VSP3 - Virtual Serial Port zur Einsatz. Die COM- Funktion zum Empfangen
von Werten
lautet "GETADC 4". Hierbei wird der serielle Eingang COM5 verwendet. Eine
Verbindung per LAN muss auch bestehen. Diese Verbindung wird mit NET- Server
erzeugt.
Es werden keine Parameter angezeigt, da es keine Verbindung existiert, weil
ProfiLab nicht gestartet wurde.
Erfolgreiche Verbindung.

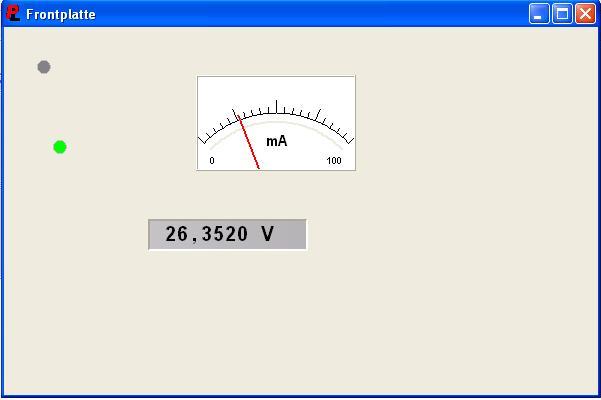

Ein veränderbarer Spannungswert wird als Ergebnis dargestellt..
