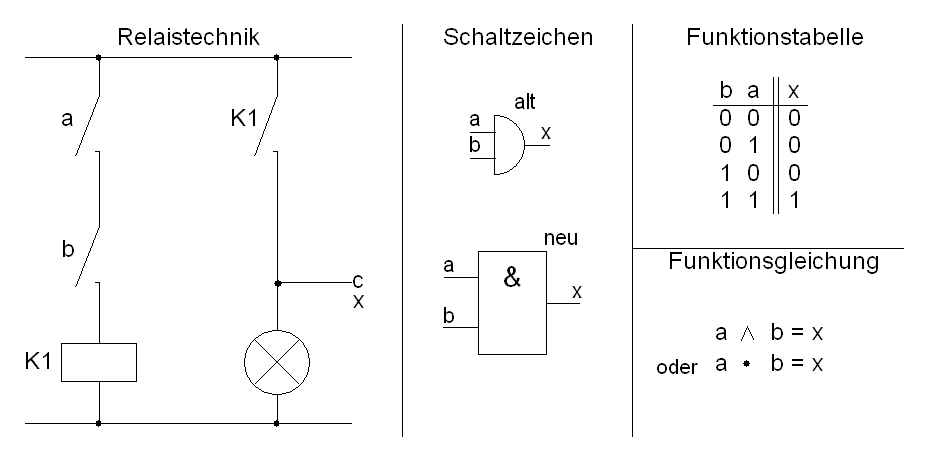

AND (UND) - Schaltung

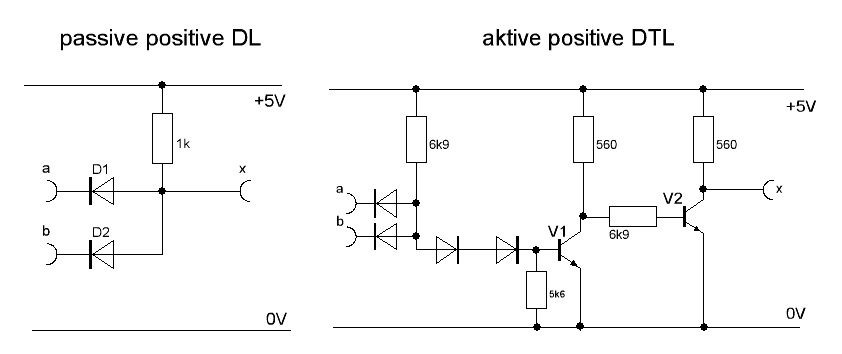

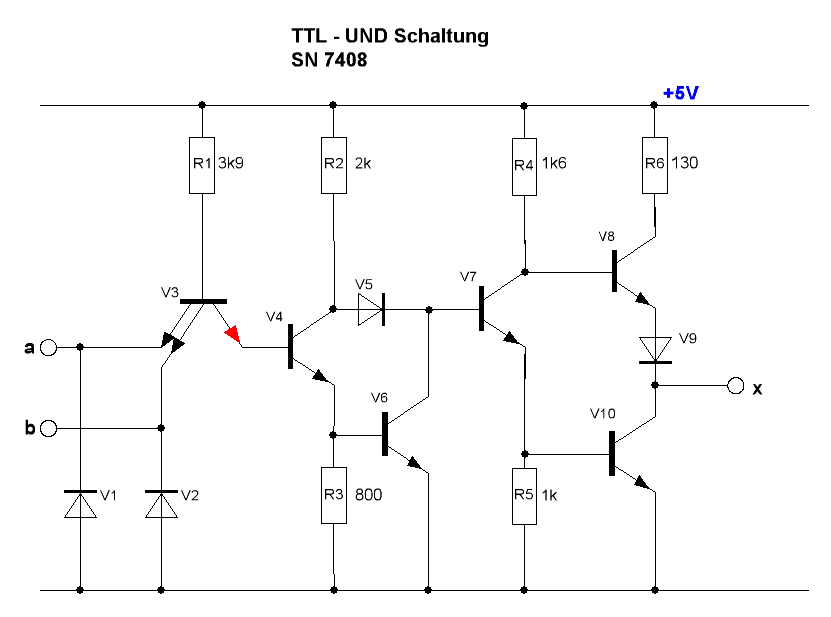

TTL-Schaltung

Annahme: Die Eingänge a und b sind auf 1.

Am Widerstand R1 fällt die Spannung von 5V auf 2,1V ab. Nach jedem Transistor fällt eine Spannung von ca. 0,6V – 0,7V ab. An der Basis von Transistor-V3 beträgt die Spannung ca. 2,1V. An der Basis von Transistor-V4 beträgt die Spannung ca. 1,4V. An der Basis von Transistor-V6 beträgt die Spannung 0,7V (gegen Masse) und 0,04V an dem Collektor von V7. Da die Basis-Emitter-Spannung an V7 weniger als 0,2V beträgt, kann V7 nicht durchschalten und hat an R5 eine Spannung von 0V. An der Basis von V8 beträgt die Spannung von V7 ca. 3,7V. Zum Ausgang x beträgt die Spannung immer noch 3,7V, dadurch ist der Ausgang eine logische 1.

Wenn man Eingang a auf 1 setzt und Eingang b auf 0, dann ist der Ausgang 0.

Es funktioniert wie eine UND- Schaltung.
