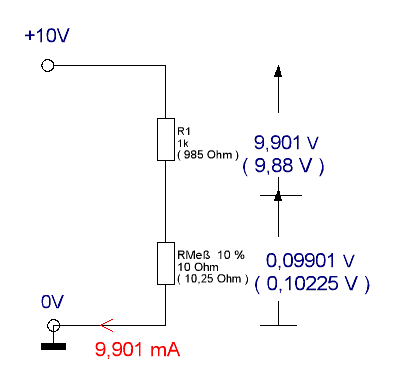

Reihenschaltung



IGes = UGes /  RGes = 10 V / 1010 V/A = 0,009901 A = 9,901 mA

                        IR1 = UGes / R1 = 10 V / 1000 V/A = 0,01 A

                        IRMeß = Uges / Rmeß = 10 V / 10 V/A = 1 A

UR1 = IGes * R1 = 0,009901 A * 1000 V/A = 9,901 V

                        UMeß = IGes * RMeß = 0,009901 A * 10 V/A = 0,0901 V

RGes = R1 + RMeß = 1010 V/A











































 Versuchsergebnisse:

In einer Reihenschaltung gibt es nur einen Strom.

Alle Teil -Widerstande sind gleich die Gesamt Spannung.

Der Gesamtwiderstand ist gleich die Summe der Teilwiderstände.

Der 1000 Ohm Widerstand hat nach Messung nur 985 Ohm.

Der 10 Ohm Widerstand hat nach Messung 10,25 Ohm.



Die Ergebnisse der Rechnungen hat eine geringe Abweichung zu den Messwerten gezeigt , die wir durch Nachstellung des Versuches ablesen konnten. Die Messwerte sind in Klammer gesetzt. Trotzdem sind es akzeptable Ergebnisse.

Datei des Schüler Omelan FGT11 2006-2009
