19.01.2012
Protokoll einer Fehlersuche
Schrittweise | Ereignis |
1. Schritt Netzteil mit Brücke kurzschließen | Brücke wird an den Pins 14 & 15 angeschlossen und Netzteil wird an dem Strom angeschlossen |
2. Schritt überprüfen ob das Netzteil anläuft | Spannung des Netzteils mit der angegebenen Spannung auf dem Netzteil vergleichen |
3. Schritt Netzteil an Mainboard anschließen | Netzteil an dem zu testenden Mainboard anschließen und überprüfen, ob sich die gemessene Spannung verändert, dadurch kann man die Spannung des Mainboards ermitteln |
4. Schritt Prozessorlüfter prüfen | Prozessorlüfter auf Funktionalität prüfen und ggf. austauschen |
5. Schritt RAM einbauen | RAM an dem zu prüfenden Mainboard einbauen (DDR3 RAM wird z.B. an dem zugehörigen DDR3 Steckplatz angeschlossen der dem entsprechen beschriftet ist) |
6. Schritt Grafikkarte anschließen | Grafikkarte an dem zu prüfenden Mainboard durch einen S-ATA Stecker anschließen |
7. Schritt Spannung prüfen | neue Spannung zwischen dem anschließen von Grafikkarte und RAM überprüfen um Spannung der erwähnten Einzelteile zu ermitteln |
8. Schritt Monitor anschließen | Monitor an dem zu prüfenden Mainboard anschließen um ein optische Darstellung zu erhalten |
9. Schritt Monitor überprüfen | Monitor auf Funktionalität prüfen und ggf. austauschen |
10. Schritt BIOS überprüfen | das BIOS auf Einstellungen überprüfen und ggf. korrigieren; das "Boot Device" auf "Boot from Disk" umstellen |
11. Schritt Betriebsystem installieren | zugehörige Festplatte anschließen und kompatibles Betriebsystem installieren (benötigt Eingabe-Peripheriegeräte) |

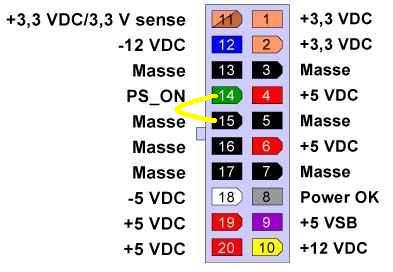

Brücke zum starten des Netzteiles:
- Brücke zum starten/kurzschließen des Netzteiles
- Pin 14 ( PS_ON )
- Pin 15 ( Masse )
Rathmann WBGT 11A 2011 - 2014
