Temperatur- Messung
(Stand 28.4.2008)
(mit PHP +
MySQL, Darstellung)
1. Allgemeines:
1.
Es soll eine nichtelektrische Größe in eine elektrische Größe
umgewandelt und diese soll passend zum Analog-Digitalwandler verstärkt
werden. (in diesem Fall: Temperatur)
2. Die Messwerte sollen mit dem Computer ausgelesen werden können. (Anschluss
über USB)
3. Die Messergebnisse sollen in Messwerttabellen als Datensätze
zusammengestellt werden.
4. Die Datensätze sollen abfragegerecht kombiniert werden.
5. Die Daten sollen dynamisch im Web / Server dargestellt werden.
Nach
Oben
2. Überlegungen
und Alternativen:
Mögliche Alternativen schließen u.A. das Anschließen über eine andere
Schnittstelle des Rechners, wie zum Beispiel einen Com-Port, oder das Umwandeln
einer anderen Größe, zum Beispiel Helligkeit oder Lautstärke. Im Falle der
Lautstärke sind Sprachanalysen jedoch nicht möglich, da nicht schnell genug von
der Platine abgefragt werden kann.
Nach
Oben
3.
Auswahl + Begründung:
Es wurde ein Differentialverstärker mit 8,5facher Verstärkung und
einem KTY81 am 2. Pin (1. Eingang) und einem Potentiometer am 3. Pin (2.
Eingang).
Nach
Oben

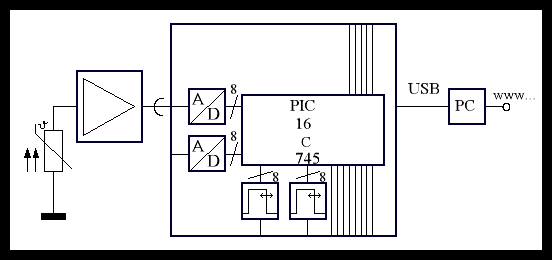

4.
Blockschaltbild:
Nach
Oben

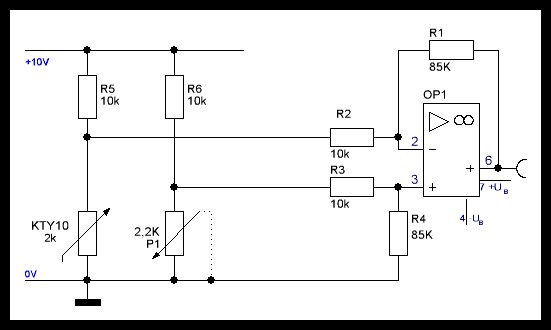

5.
Schaltbild
+ Download:
>>Download<<
Nach
Oben

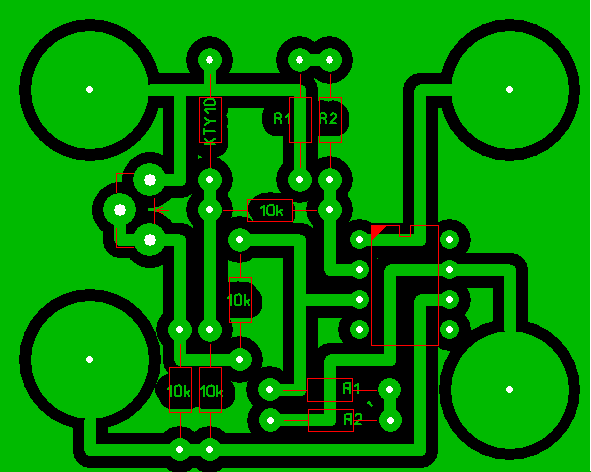

6. Layout
, Bestückungsplan auch als Download:
reale Maße in mm angeben.
Layout/Bestückungsplan
Abmaße: 50mm *40mm
Leiterbahnen: 1mm
Lötaugen: 10mm
Widerstände: 10mm
(klicken zum Vergrößern)
>>Download<<
Nach
Oben
7. Bauteilliste mit Preisen:
Bauteil |
Preis |
Anzahl |
Gesamt |
Widerstand |
0,1€ |
8 |
0,80€ |
KTY 81-210 |
0,61€ |
1 |
0,61€ |
Potentiometer |
0,67€ |
1 |
0,67€ |
Operationsverstärker |
0,14€ |
1 |
0,14€ |
IC-Sockel, 8-polig |
0,03€ |
1 |
0,03€ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Nach
Oben
8.
Software:
Gegeben ist eine dokumentierte Software, sowohl als fertige Anwendung,
als auch als Sourcecode in Delphi, Basic und C++. In den folgenden Schritten
soll die Funktionsweise des vorgegebenen Programms verstanden werden, und das
Programm soll mit eigenen Ideen angepasst und verbessert werden.
Die momentane Schwierigkeit ist, dass das
Öffnen des Projekts in C++, anders als bei den anderen Programmiersprachen,
Fehler verursacht.
Nach
Oben
9.
Steuerung
mit PHP, Datenbank MySQL:
Noch nicht
bearbeitet.
Nach
Oben

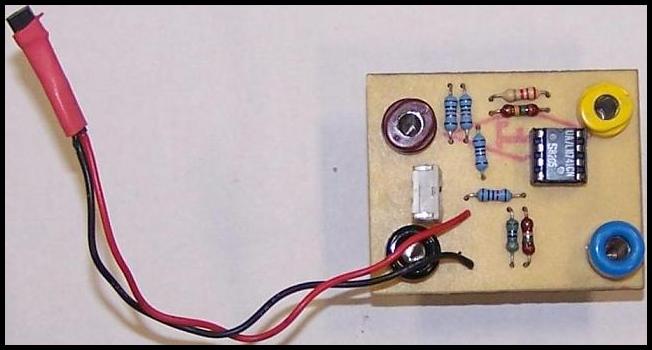

10. Fotographie
der Platine:
(klicken zum Vergrößern)
|
Das ist die fertige Platine. Die rote Buchse ist für die postive Spannung, die Blaue für die negative, die Schwarze für die Masse und die Gelbe ist der Ausgang.
Der schwarze Kasten ist das IC, der weiße Kasten ist das Potentiometer. An den Kabeln hängt der Wärmewiderstand in einigem Abstand zur Platine. |
---|
